Огнеупорный пропитывающий состав марки WASPER 12b является особым огнеупорным составом обеспечивающим задачу повышения огнеупорных свойств исходного футеровочного пористого материала с его попутным отвердеванием (повышением плотности), а также придания свойства кислотоустойчивости готовой огнеупорной конструкции.
Пропитка огнеупорная WASPER 12b производится с 2015 г по ТУ 1526-005-38891912-2015 и зарекомендовала себя многочисленными практическими тестами в применении для монтажа футеровки из волокнистых, пористых низкоплотных материалов, а также в качестве защитного покрытия монтажных элементов (швеллера, бетонные изделия) в высокотемпературных агрегатах в т.ч. нефтяной и газовой отрасли.
По своему химическому составу огнеупорная алюмосиликатная пропитка WASPER 12b за счет сбаллансированного содержания в ней оксидов кремния (SiO2) и аллюминия (Аl2О3) обладает свойством огнеупорности с температурой применения при ее использовании на огнеупорах с классификационной температурой 1300 0С - повышением огнеупорности пропитанной конструкции до 1550 0С. Помимо достижения задачи повышения температуростойкости, пропитанный материал приобретает свойство существенного сопротивления коррозионному воздействию теплового высокотемпературного потока газов, тем достигается увеличение срока службы футеровки из низкоплотных материалов без разрушения (осыпания и т.п.).
Химический состав пропитки в совокупности с физическим свойством низкопластичности (по Аттебергу) основного компонента позволяет достичь создания прочной кристалической решетки во взаимодействии с низкоплотными волокнистыми и пористыми огнеупорными материалами тем осуществляя химико-физический процесс отвердевания исходного материала с увеличением плотности исходного волокнистого материала от 130-160 кг/м3 до 300-350 кг/м3, с увеличением плотности керамоволокнистых плит от 50%. Формирование футеровки увеличенной плотности увеличивает стойкость к разрушению (выдуванию) волокна при воздействии значительного по скорости (выше 25 м/с) потока газов.
Применение пропитки сопровождается образованием защитной пленки толщиной до 5 мм по поверхности исходного пропитанного материала, обладающей самостоятельными свойствами собственной огнеупорности и стойкости к потоку газов (тепловая антикоррозионность). Эффективно применение пропитки для формирования огнеупорного покрытия подвергающихся тепловой и водяной коррозии, брызг расплавов и шлака - бетонных изделий, металла (без признаков уже имеющегося термического расширения - микротрещины), также и дерева (тлеет, но не имеется возгарания в течение длительного времени).
За счет химического состава аллюмосиликатной пропитки достигается дополнительное свойство устойчивости пропитанного материала к действию кислот, однако, недопустимо воздействие газообразного фтороводорода (газа) обычной температуры и плавиковой кислоты (жидкости) на t 250-400°C- в этом случае происходит химическая реакция дополнительной кристализации и как следствие - разрушение ранее созданной кристаллической решетки. Таким образом, пропитка WASPER 12b самостоятельно используется как защитное кислотостойкое покрытие для различных материалов в условиях обычного кислотного воздействия в высокотемпературных агрегатах (плавильные печи, газоходы, дымоходы, камеры сгорания и т.п.).
Огнеупорная алюмосиликатная пропитка WASPER 12b производится как концентрат, при ее использовании необходимо разведение обычной водой вполовину или в 4 раза в зависимости от задач - согласно инструкции, тем купить пропитку от непосредственного производителя будет для Вас экономически выгодным решением.
На фото примеры отвердевания волокнистого материала после обработки WASPER 12b (мат керамоволокнистый и Z-блок).
Огнеупорный клей относится к категории неформованных огнеупоров - особых огнеупорных клеевых составов из жидкой части в замесе с огнеупорными порошками и иными специальными компонентами, отвердевающих в процессе адгезии в их применении по назначению. Огнеупорный клей должен по своим свойствам обеспечивать стабильное состояние после полного высыхания при взаимодействии с высокими температурами, в зависимости от характеристик - 1300 С, 1600 С, 1700 С, 1750 С. На сегодняшний день производители огнеупоров не могут превысить планку выше 1750С, однако, в процессе надлежащей адгезии клеевого огнеупорного состава к более высокотемпературным склеиваемым материалам опасаться разрушения монолитной склейки не следует, поскольку огнеупорный клей должен иметь по своему физико-химическому составу свойство проникновения (частичной диффузии без разрушения структуры основного материала) в склееваемый огнеупорный материал.
Огнеупорный клей применяется, как собственно понятно из наименования, для склейки огнеупоров при формировании кладки печи, при устройстве футеровки (облицовки печей и других высокотемпературных агрегатов), при создании высокотемпературной изоляции монолитного или сборного характера поверх нагреваемых частей печей.
Огнеупорный клей или термостойкий (высокотемпературный) клей возникает вопрос у желающего купить материал для склеивания огнеупорных материалов: государственный стандарт (ГОСТ Р 52802-2007) признает огнеупорным материал с классификационной температурой 1150 °C и выше; при выборе же высокотемпературного клея ориентируйтесь на критерий для высокотемпературного измерительного прибора: по ГОСТ Р 8.571-98 - высокотемпературный термометр эталонный работает в диапазоне от 419,52 до 1084,62 °C.
Основной характеристикой огнеупорного клея, помимо температуростойкости (температуры распада утолщенного клеевого шва - устанавливается экспериментальным путем, но при применении огнеупорного клея в монтаже не допускается создание шва более 5 мм), являются однородность клеевого состава (естественным является расслоение, и до начала применения нужно тщательно промешать состав), состояние по наличию порошковых твердых частиц - мелкодисперстность по ситу (недопустимо наличие крупных частиц), химический состав по наличию огнеупорных компонентов (клеи огнеупорные преимущественно аллюмосиликатные, наличие иных компонентов - циркониевого ряда и т.п. не улучшает характеристики огнеупорного клея, ввиду отсутствия у циркония диффузных свойств и последующей химической реакции его спекания до 2750 С).
Огнеупорный клей применяется при монтаже любого огнеупора при условии предварительного смачивания или увлажнения огнеупора - в зависимости от пористости и плотности склеемового огнеупора; это необходимое условие для проникновения клея в тело огнеупора. При неисполнении условия увлажнения склеевомого огнеупора происходит расслоение клеевого состава с моментальным высыханием активных огнеупорных компонентов по поверхности огнеупора - тем задача приклеивания будет не достигнута или будет невозможна дальнейшая подгонка склеиваемых огнеупоров в точную конструкцию.
При соединении огнеупоров с применением огнеупорного клея наблюдается в течении некоторого времени их движение скольжением, поэтому после нанесения клеевого огнеупорного состава необходимо осуществить прижатие огнеупоров по клеевому шву с желаемой точностью геометрии конструкции и дождаться состояния склеенной конструкции с исключением скольжения ее фрагментов (клей огнеупорный должен "поработать" - т.е. распределиться и впитаться).
Полное высыхание огнеупорного клея не достижимо даже в состоянии ощущаемой монолитности склеенной конструкции, ввиду того факта, что химический состав огнеупорного клея должен пройти спекание в медленном режиме ввода в эксплуатацию смотированной конструкции (кладки, футеровки и т.д.).
Огнеупорные клеи отличаются по плотности после высыхания, для выбора огнеупорного клея необходимо понимать, какая достижимая плотность желаема и она должна соответствовать плотности склеиваемых огнеупоров - такие характеристики можно определить только из данных производителя. Исходное состояние клея (больше или меньше текучесть, наличие жидкого компонента, количество сухих компонентов и т.п.) никоим образом не указывает на дальнейшее состояние клея после его полного высыхания - по критерию плотности; тем органолептическим методом при выборе и оценке огнеупорного клея самостоятельно определить его будущее соответствие задачам - невозможно.
Существует также ограниченное количество видов огнеупорных клеев специального назначения, которые в процессе спекания и работы склеенной конструкции обладают небольшой пластичностью, тем самым исключают растрескивание спеченного клеевого шва, позволяя огнеупорной конструкции выдерживать различные тепловые нагрузки, включая резкие перепады температур при эксплуатации теплового оборудования.

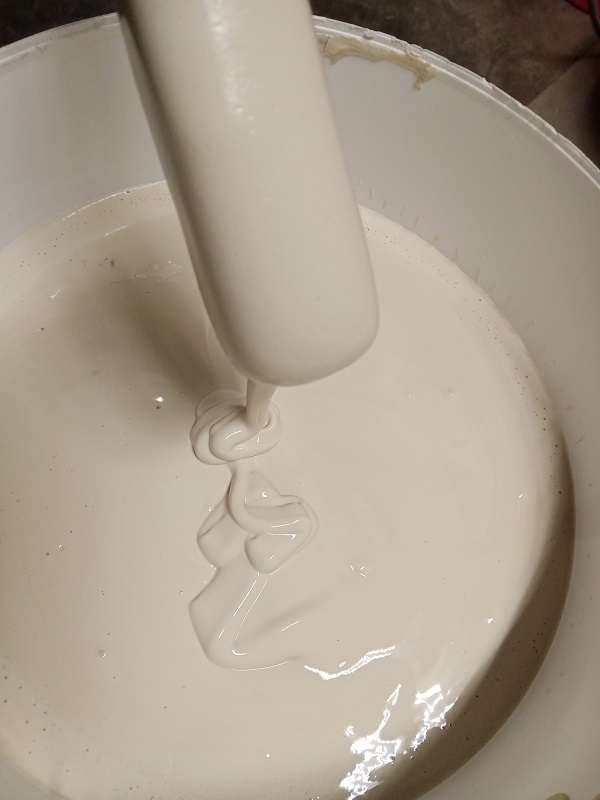

ООО "ТЕРМО-ОГНЕУПОРЫ" предлагает Вам линейку огнеупорного клея собственного производства, у нас всегда в наличии иможно купить огнеупорный клей:
- Клей огнеупорный Анкер-1600 - для создания кладки печей с огранизацией плотных клеевых монолитных швов (для высокоплотных огнеупоров - кирпич плотностью от 1300 кг/м3 и выше) http://termoproof.ru/katalog-produktsii/37-kley-ogneuporniy/112-ogneupor-klej-anker-1600
- Огнеупорный клей Анкер Д 1700 - для создания футеровок из разноплотностных огнеупоров плотностью от 350 кг/м3 и выше, с получением пластичных клеевых швов http://termoproof.ru/katalog-produktsii/37-kley-ogneuporniy/113-klej-anker-d-1700-1
- Огнеупорный клей Анкер ХФС - для ремонта трещин и склеивания трубок МКР. http://termoproof.ru/katalog-produktsii/37-kley-ogneuporniy/114-klej-anker-hfs-1700-2
Клей Анкер Д 1700 - клеевой шов на склейке керамоволокнистых плит 350 кг/м3 (в разрезе)
Пригодность тех или иных огнеупоров в каждом отдельном случае оценивается в зависимости от их основных физических и рабочих свойств, а также задач и условий применения, достигаемых заявленных целей для покупки и использования онеупорного материала..
Рабочими называют свойства огнеупоров, удовлетворяющие требованиям, предъявляемым в данном конкретном случае. Основными свойствами огнеупоров являются огнеупорность, термическое сопротивление, линейное сжатие/расширение, термическая стойкость (теплосмены), химическая стойкость, теплопроводность, плотность, потеря массы при прокаливании.
Огнеупор определен в ГОСТ Р 52918-2008 как неметаллический материал с огнеупорностью не ниже температуры 1580 °C, используемый для защиты от воздействия тепловой энергии, однако, для целей теплоизоляции огнеупором считается материал с классификационной температурой 1150 °C, о чем прямо указано в ГОСТ Р 52802-2007.
Огнеупорностью называется способность материалов выдерживать высокие температуры, не деформируясь под действием собственного веса и воздействия максимальной температуры - до расплава. При определенном нагреве любой огнеупорный материал вначале размягчается вследствие плавления его легкоплавкой составляющей. При дальнейшем нагреве начинает плавиться основная масса, и вязкость материала постепенно уменьшается. Процесс плавления огнеупоров выражается в постепенном переходе из твердого состояния в жидкое, причем температурный интервал от начала размягчения до расплавления иногда достигает нескольких сот градусов.
Поэтому для характеристики огнеупорности пользуются температурой размягчения. Для этой цели при определении огнеупорности материалов используются керамические пироскопы (ПК). Пироскопы представляют собой трехгранные усеченные пирамиды высотой до 6 см с основанием в виде равностороннего треугольника со сторонами, равными 1 см. Каждому пироскопу соответствует определенная температура размягчения, т. е. температура, при которой пироскоп размягчается настолько, что вершина его касается подставки. В маркировке пироскопов указывается его огнеупорность, уменьшенная в десять раз. Для определения огнеупорности материала из него изготавливают пирамидку по размерам пироскопа. Испытуемый образец вместе с несколькими пироскопами разных номеров устанавливают на подставке и помещают в электрическую печь. Испытание на огнеупорность сводится к наблюдению за размягчением (падением) образцов сравнительно с пироскопами при определенных условиях нагрева. Огнеупорность материала обозначается номером того пироскопа, с которым образец упал одновременно.
Заявляемая производителями огнеупорных материалов характеристика "рабочая температура" представляет собой температуру, при которой теплоизоляционный материал выполняет свои функции длительно и без разрушений, а "классификационная температура" является обозначенной предельной разовой температурой - при которой в течение нескольких часов происходит полный распад огнеупорного изделия. Зачастую производители и продавцы огнеупоров лукавят при указании температуры применения, выдавая классификационную температуру за рабочую.
Для определения задач и целей применения огнеупоров (огнеупорной теплоизоляции) следует установить необходимое термическое сопротивление: отношение разности температур поверхностей лицевых граней футеровочной изоляции (плиты, мата, кирпича) к плотности теплового потока, проходящего через огнеупор в условиях стационарного теплового режима, термическое сопротивление или коэффициент теплопередачи вычисляют на основании значений плотности теплового потока, общей площади тепловой зоны и разности температур лицевых граней огнеупора.
Для установления характеристик поверхностной температуры нагрева и теплопроводности (по ГОСТ 31913-2011), как основных характеристик огнеупорной теплоизоляции, необходимо проводить испытания, однако, допустимо произвести и теоретические расчеты.
Для того, чтобы купить огнеупор подходящий под задачи - из заявленных владельцем высокотемпературного агрегата (печи, котла, узлов нагрева и т.п.) характеристик достигаемой температуры нагрева понаруже огнеупора - производится расчет показателей кажущейся плотости (по ГОСТ 2409-2014), а также необходимой толщины теплоизоляционного огнеупорного изделия.
Необходимо относиться критически к заверениям производителей и особенно продавцов огнеупоров, утверждающих, что низкоплотный огнеупор высокой пористости (маты, волокно, легковесные высокопристые материалы) способен выдерживать высокие температуры при плотности теплового потока и якобы выше 1250 С, такие огнеупоры не стойки к плотному тепловому потоку (тепловой удар, факел) - происходит точечное выгарание, а передача тепла в огнеупорах низкой плотности (пористость, решетчатость структуры) происходит медленно с расплавом решетки и связующего.
Огнеупорные материалы при высоких температурах имеют особенность изменения механической прочности. Для оценки механической прочности огнеупоров обычно определяют зависимость изменения величины деформации от температуры при постоянной нагрузке.
Испытания проводят на цилиндрическом образце высотой 50 и диаметром 36 мм при постоянной нагрузке 1,96•105 Па. Результаты испытания представляют в виде графика зависимости изменения высоты образца от температуры. Для характеристики деформации отмечают температуру начала размягчения, когда высота образца уменьшается на 4%, температуру, соответствующую изменению высоты на 40%, и температурный интервал размягчения, представляющий разность этих двух температур.

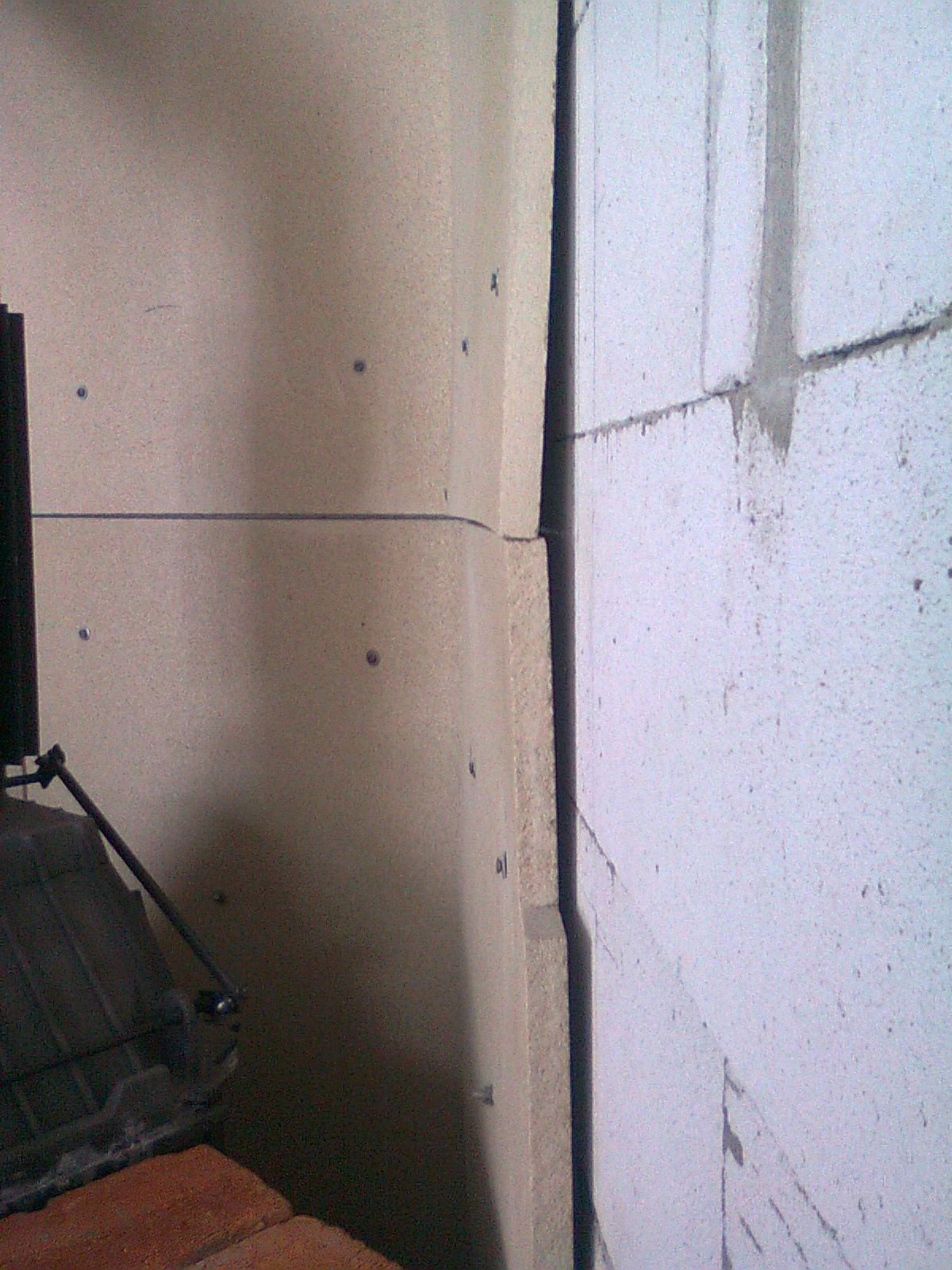

Любой огнеупор при превышении или разовом воздействии классификационной температуры изменяется: происходит усадка (выгарание связующего, разрушение решетки, частичное спекание основных компонентов) - то есть наблюдается линейное сжатие (характерно для материалов низкой плотности и высокой пористости); но может происходить и термический рост - термическое расширение большинства огнеупоров невелико, но наблюдается для высокоплотных материалов (кирпич, динасовые изделия, бетонные изделия - плотностью свыше 1700 кг/м3).
Для измерения линейной усадки проводятся испытания на деформацию с учетом особенностей назначения огнеупоров, т.е. корректным является опытно-экспериментальный метод, по аналогии с ГОСТ 12170-85, когда будет произведен полный нагрев по одной стороне огнеупора в течение 24 часов до рабочей температуры но при нахождении другой стороны огнеупора в условиях общей температурной окружающей среды, с дальнейшим замером изменившихся линейных размеров.
Так, шамотные изделия дают усадку в результате образования некоторого количества жидкой фазы и уплотнения черепка. Обычно это уменьшение объема бывает больше, чем его термическое расширение, и приводит к увеличению швов.
Динасовые изделия увеличивают объем при нагреве вследствие дополнительных процессов перекристаллизации. Рост объема изделия в процессе службы способствует уплотнению швов кладки.
Результатом деформации огнеупоров и как следствие изменения термических швов в футеровке, в кладке является последующее трещинообразование в самой футеровки и возникновение свищей - "футеровка поплыла".
Термической стойкостью называется способность огнеупоров не разрушаться при резких изменениях температуры. Это особенно важно для огнеупоров, работающих в печах периодического действия. Термическая стойкость огнеупоров тем выше, чем больше коэффициент теплопроводности материала, его пористость и размер зерен и чем меньше температурный коэффициент линейного расширения, плотность, размеры изделия и изменения объема при аллотропических превращениях.
Для определения термической стойкости используют образец в форме кирпича. Образец нагревают 40 мин при 850° С, затем охлаждают 8— 15 мин. Цикл нагрева и охлаждения называется теплосменой. Охлаждение может быть только на воздухе (воздушные теплосмены) или сначала в воде 3 мин, затем на воздухе 5— 10 мин (водяные теплосмены). Нагрев и охлаждение проводятся до тех пор, пока потеря массы образца (из-за откалывания кусков) не достигнет 20%. Термическая стойкость оценивается количеством выдержанных теплосмен.
Однако, для оценки возможного количества теплосмен значимым являются и факторы вне испытательного расчета самого огнеупора: подбор клеевого огнеупорного состава для монтажа отдельных огнеупорных изделий (наличие фактора пластичности на рабочих температурах агрегата, плотность клея в соответствии с основным огнеупором - плотность клеевого состава всегда должна быть менше склеваемого огнеупора), качество проекта и монтажа (надлежащее количество и местонахождение тепловых швов, сами качественные работы с применением дополнительных огнеупорных материалов соответствующих задаче - легковесные огнеупоры, замазки, штукатурки, анкера, швеллера и т.п.).
Под химической стойкостью огнеупорных материалов понимается способность их противостоять разрушению от химического и физического воздействия образующихся в печи продуктов — металла, шлаков, пыли, золы, паров и газов. Наибольшее действие на огнеупоры в плавильных печах оказывают шлаки. По отношению к действию шлаков огнеупоры могут быть разделены на три группы — кислые, основные и нейтральные.
Кислые огнеупоры устойчивы к кислым шлакам, содержащим большое количество SiO2 , но разъедаются основными шлаками. Кислым огнеупором является динас. Динас устойчив к действию окислительных и восстановительных газов.
Основные огнеупоры устойчивы к действию основных шлаков, но разъедаются кислыми. К ним относятся огнеупоры, содержащие известь, магнезию и щелочные окислы (доломит, магнезит и др.).
Нейтральные (промежуточные) огнеупоры, в состав которых входят аморфные окислы, реагируют как с кислыми, так и с основными шлаками, нв значительно меньшей степени, чем кислые и основные. К ним относится хромистый железняк, содержащий в качестве основной составляющей FeO·Cr2O3.
Заявляемый некоторыми производителями и продавцами огнеупоров химический состав с включением циркония (ZrO2), как компонента увеличивающего химическую стойкость огнеупора - является заведомым несоответствием реальности: сам по себе оксид циркония не является активным до температуры = 2700 С - то есть до этой температуры в составе огнеупора компонент находится вне связки (что ухудшает прочность огнеупора изначально), а шлакообразование происходит до такой температуры.
Шлакоустойчивость огнеупоров зависит от скорости химических реакций огнеупора со шлаком и от вязкости шлака. При вязких шлаках и малой скорости реакций огнеупорное изделие может работать хорошо. С повышением температуры скорость химических реакций увеличивается, а вязкость шлаков уменьшается, поэтому даже небольшое повышение температуры (на 25—30° С) приводит к существенному увеличению коррозии огнеупоров. Пористые изделия с открытыми порами менее шлакоустойчивы, чем более плотные. Наружная гладкая поверхность корки кирпича (плиты) лучше сопротивляется действию шлаков, чем шероховатая или неравномерная пористая поверхность. Трещины в изделии также понижают его шлакоустойчивость.
Для определения шлакоустойчивости применяют два метода — статический и динамический. При статическом методе в огнеупорном изделии высверливают цилиндрическое отверстие, в которое насыпают тонкоизмельченный шлак. Изделие нагревают в печи до его рабочей температуры (но не ниже 1450° С) и выдерживают при этой температуре 3—4 ч. О шлакоустойчивости судят качественно по степени растворения изделия в шлаке и глубине его проникновения в изделие. При динамическом методе на испытуемый огнеупорный кирпич, установленный в печи вертикально, при температуре 1450° С в течение 1 ч сыпят порошкообразный шлак (1 кг). Расплавляясь и стекая по поверхности кирпича, шлак проедает в нем борозды. Шлакоразъедаемость определяется по потере объема (в кубических сантиметрах) с учетом дополнительной усадки кирпича.
В зависимости от целей, для которых используется огнеупор, теплопроводность его должна быть высокой или низкой. Так, материалы, предназначенные для футеровки печей, должны иметь низкую теплопроводность для уменьшения тепловых потерь в окружающее пространство и повышения КПД печи. Однако материалы для изготовления тиглей и муфелей должны иметь высокую теплопроводность, уменьшающую перепад температуры в их стенках.
При повышении температуры теплопроводность большинства огнеупоров возрастает. Исключение составляют магнезитовые, и карборундовые изделия, теплопроводность которых при этому уменьшается. Теплопроводность всех огнеупоров уменьшается с увеличением пористости. Однако при высокой температуре (выше 800—900° С) увеличение пористости мало влияет на теплопроводность. Приобретают влияние конфигурация и размер пор, определяющие конвективную теплопередачу внутри пор. Увеличение содержания кристаллической фазы в материале приводит к увеличению теплопроводности.
Для определения плотности огнеупора используется показатель кажущейся плотости (по ГОСТ 2409-2014), кажущаяся плотность огнеупора: отношение массы сухого огнеупора к его общему объему, выраженное в граммах на кубический сантиметр (или кг/м3). Однако, корректные измерения кажущейся плотности производятся с применением вакумирования и точным оснащением, по формуле п.8-9 ГОСТ 2409-2014 с учетом расчитываемой общей пористости огнеупора. Не следует путать формальную плотность (соотношение массы к объему) с исчисляемой кажущейся плотностью.
При принятии решения купить ли огнеупор с той или иной плотностью следует учитывать заявленную кажущуюся плотность, с учетом фактора пористости и состояния решетки по порам, поскольку важнейшее условие эксплуатации - получение желаемой температуры понаруже с сохранением длительности эксплуатации не явлется производным от формальной плотности: огнеупор мягкий и низкой плотности не всегда пригоден для теплоизоляции на его рабочей температуре в обычных циклах работы (со снижением температуры и скачками температуры).
Необходимо учитывать, что при эксплуатации любых огнеупорных материалов они имеют свойство потери массы в результате постоянного высокотемпературного воздействия, при этом в физико-химических показателях производители огнеупоров обычно указывают характеристику "потеря массы при прокаливании", такое свойство материала обуславливает снижение также плотности огнеупорного материала. Тем следует учитывать, что огнеупорные материалы не являются применимыми вечно, так как при естественном снижении плотности, также компенсационно снижается прочность футеровочного материала и соответственно рано или поздно произойдет и изменение температуры применения - что увеличит теплоперенос.
Потеря массы при прокаливании определяется методами по ГОСТ 2642.2-86, измеряется в процентах; но следует учитывать, что единственный метод измерения этого показателя ограничен температурой всего в 1000 С. При этом, чем выше показатель % потери массы при прокаливании - тем короче срок эксплуатации огнеупора, так как будет длится до полного разрушения процесс усадки.
+7 (342) 247-72-66
8 (342) 285-16-66
или на электронную почту
