Пропитка огнеупорная термостойкая марки WASPER 12b

Характеристики

Огнеупорный пропитывающий состав марки WASPER 12b является особым огнеупорным составом обеспечивающим задачу улучшения механических свойств исходного футеровочного пористого материала с его попутным отвердеванием (повышением плотности по поверхности), а также придания свойства кислотоустойчивости готовой огнеупорной конструкции.

Пропитка огнеупорная WASPER 12b производится с 2015 г по ТУ 1526-005-38891912-2015 и зарекомендовала себя многочисленными практическими тестами в применении для монтажа футеровки из волокнистых, пористых низкоплотных материалов, а также в качестве защитного покрытия монтажных элементов (низкоплотных бетонных изделий) в высокотемпературных агрегатах в т.ч. нефтяной и газовой отрасли.

По своему химическому составу огнеупорная алюмосиликатная пропитка WASPER 12b за счет сбаллансированного содержания в ней оксидов кремния (SiO2) и аллюминия (Аl2О3) обладает свойством огнеупорности с температурой применения при ее использовании на огнеупорах с классификационной температурой до 1500 ⁰С. Помимо достижения задачи создания относительно жесткой поверхности изначально низкоплотного (рыхлого) материала, пропитанный материал приобретает свойство существенного сопротивления эррозионному воздействию теплового высокотемпературного потока газов, тем достигается увеличение срока службы футеровки из низкоплотных материалов без разрушения (осыпания, выдувания и т.п.).

Химический состав пропитки в совокупности с физическим свойством низкопластичности (по Аттебергу) основного компонента позволяет достичь создания прочной кристалической решетки во взаимодействии с низкоплотными волокнистыми и пористыми огнеупорными материалами  тем осуществляя химико-физический процесс отвердевания исходного материала с увеличением плотности исходного волокнистого материала от 130-160 кг/м3 до 300-350 кг/м3, с увеличением плотности керамоволокнистых плит по поверхности до 35 %. Формирование футеровки с применением пропитки увеличивает стойкость к разрушению (выдуванию) волокна при воздействии значительного по скорости (выше 25 м/с) потока газов.

Применение пропитки сопровождается образованием защитной пленки толщиной до 5 мм по поверхности исходного пропитанного материала, обладающей самостоятельными свойствами собственной огнеупорности и стойкости к потоку газов (тепловая антикоррозионность). Эффективно применение пропитки для формирования огнеупорного покрытия подвергающихся тепловой и паровой коррозии, брызг расплавов и шлака - бетонных изделий, металла (без признаков уже имеющегося термического расширения - микротрещины), также и дерева (тлеет, но не имеется возгарания в течение длительного времени).

За счет химического состава аллюмосиликатной пропитки достигается дополнительное свойство устойчивости пропитанного материала к действию кислот, однако, недопустимо воздействие газообразного фтороводорода (газа) обычной температуры и плавиковой кислоты (жидкости) на  t 250-400°C- в этом случае происходит химическая реакция дополнительной кристализации и как следствие - разрушение ранее созданной кристаллической решетки. Таким образом, пропитка WASPER 12b самостоятельно используется как защитное кислотостойкое покрытие для различных материалов в условиях обычного кислотного воздействия в высокотемпературных агрегатах (плавильные печи, газоходы, дымоходы, камеры сгорания и т.п.).

Огнеупорная алюмосиликатная пропитка WASPER 12b производится как концентрат, при ее использовании необходимо разведение обычной водой вполовину или в 4 раза в зависимости от задач - согласно инструкции, тем купить пропитку от непосредственного производителя будет для Вас экономически выгодным решением.

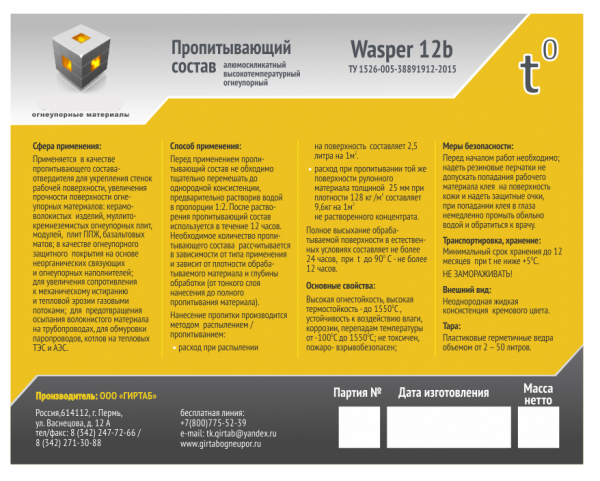

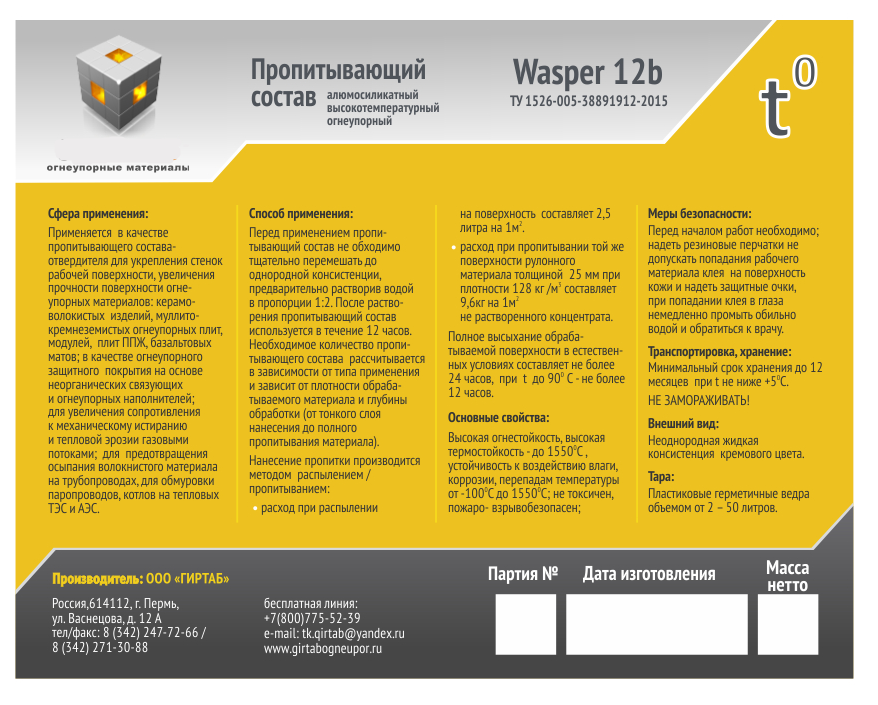

Перед применением Пропитку огнеупорную алюмосиликатную марки WASPER 12b  необходимо тщательно перемешать до однородной консистенции. Пропитку огнеупорную алюмосиликатную застворяют водой в соотношении 1/2 (до 1/4 в зависимости от задачи). Нанесение пропитки  производится распылением или пропитыванием. При распылении, в помещение должно быть хорошо проветриваемым, необходимо принять меры во избежание попадания распыляемого материала в дыхательные пути.

    Требуемое количество Пропитки изменяется  от типа применения и зависит от переменных значений, таких как плотность рулонного материала и глубина требуемой обработки.

     Расход при распылении 2,5 литра Пропитки огнеупорной алюмосиликатной на 1 квадратный метр (поверхностное отвердевание слой до 3 мм)

     Расход при полном пропитывании такой же поверхности рулонного материала толщиной 25 мм при плотности 128 кг на квадратный метр потребуется  9,6 кг. разбавленного концентрата Пропитки WASPER 12b.

     После нанесения распылением Пропитка огнеупорная алюмосиликатная высыхает в естественных условиях 12 часов по поверхности или при сушке пропитанного волокна в течение 8 часов при  температуре 90 градусов.

ПРИМЕНЕНИЕ

В местах, где требуется высокая стойкость к эрозии, вызванной высокими скоростями газов:

       - в районе горелочных блоков в печах, дымоходах и т. д., там, где потоки газов значительны;

       - в местах, где требуется улучшить стойкость к механическим повреждениям;

       - в контакте с расплавленными цветными металлами;

       - для достижения улучшенных свойств – рулонный волокнистый материал, модули или блоки можно обработать WASPER 12b огнеупорной алюмосиликатной после установки способом распыления.

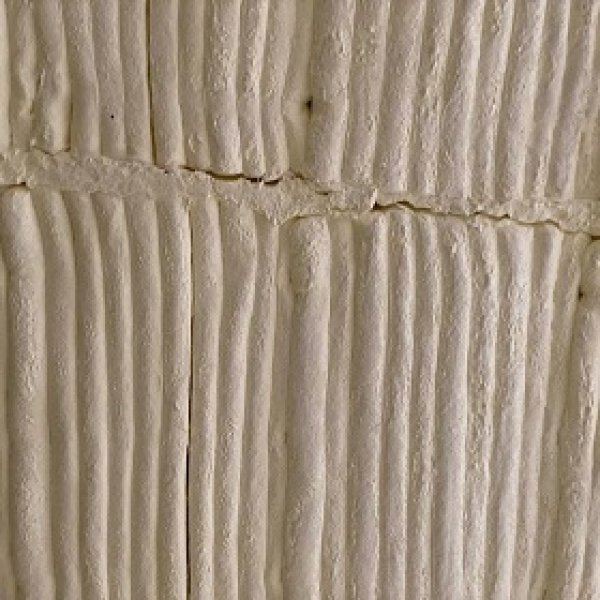

волокнистый керамо-блок (Z-БЛОК) после обработки пропиткой

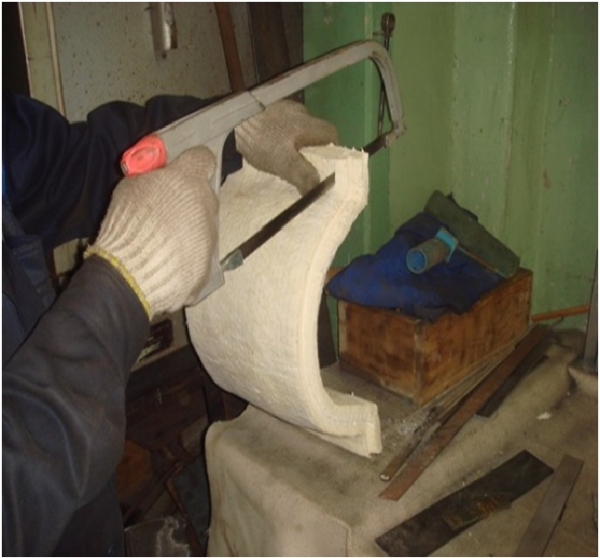

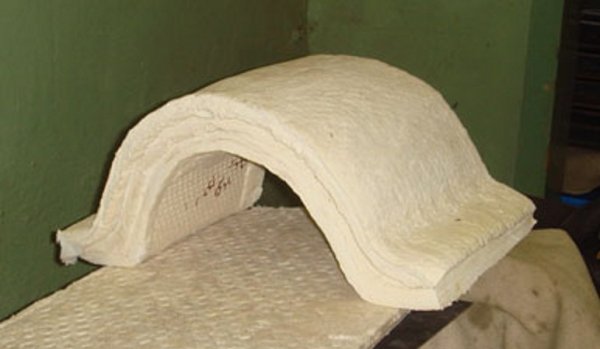

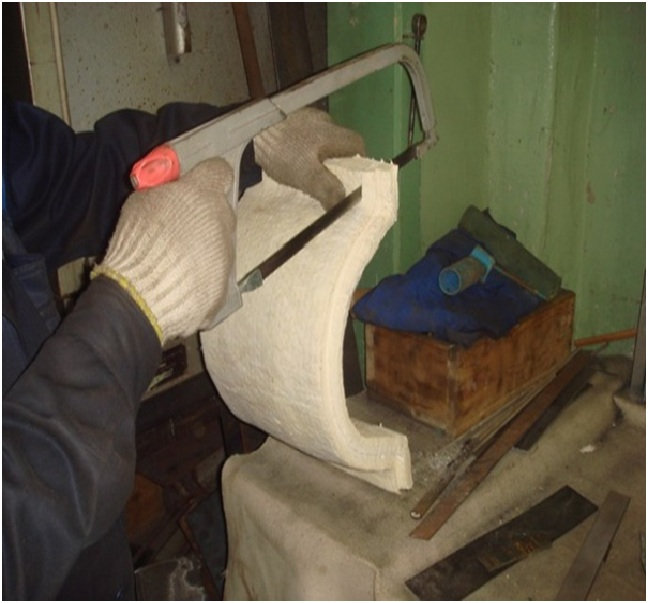

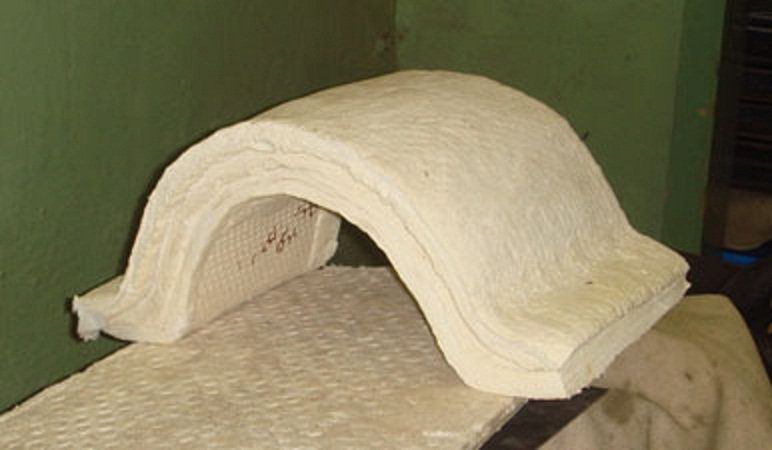

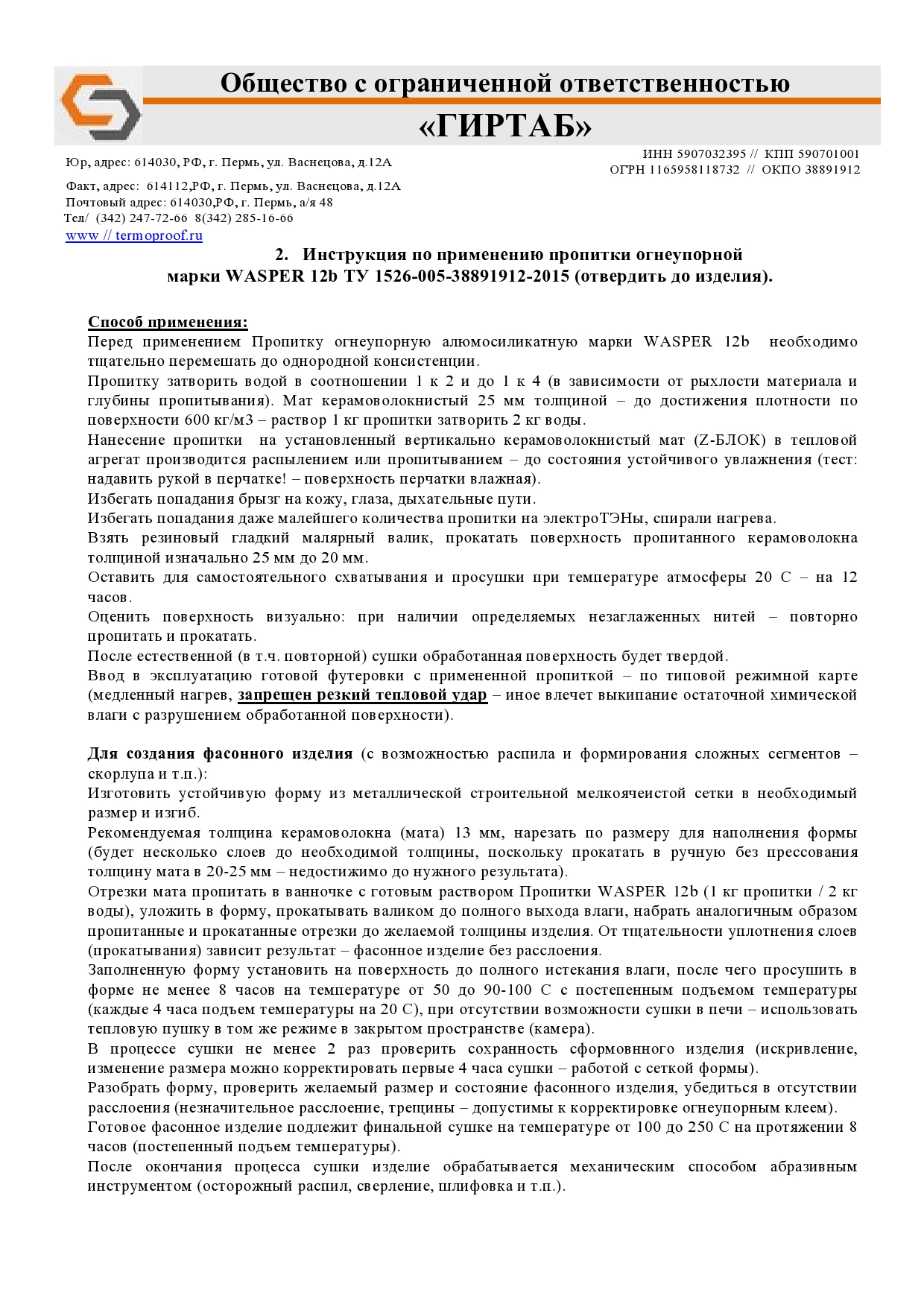

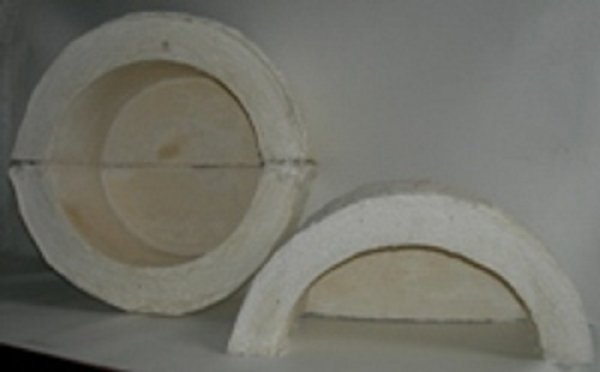

Инструкция применение пропитки для создания фасонного огнеупора
