Горелочные камни - фасонные огнеупоры для футеровки горелок печи
Тот случай, когда без фасонного огнеупора не обойтись – это необходимость футеровки горелки (создание амбразуры горелки).
Амбразура горелки – это отверстие во фронтовой стене (обмуровке) печи (котла), в которое вставляется сопло горелки. Обычная конфигурация амбразуры горелки по ОСТ 24.836.06-74 предусматривает конусообразное расширение к выходу в топку под углом 15° и охлаждение отводами экранных труб топки (водяной рубашкой и т.п.), однако, проектным решением может быть предусмотрена горизонтально-цилиндрическая форма амбразур и т.п.
Амбразура горелки подлежит обязательной футеровке, для стабилизирующего эффекта в рабочем состоянии горелки и сохранности конструкции теплового агрегата.
Стандартом ОСТ 34 26.446-88 установлено применение для футеровки амбразур горелок огнеупорных фасонных изделий марки ША (указание на огнеупорность 1630 С) и ШБ (указание на огнеупорность 1720 С); ГОСТ 22442-77 также рекомендует фасонные огнеупоры ША, допуская МЛС-62 и МКС-72.

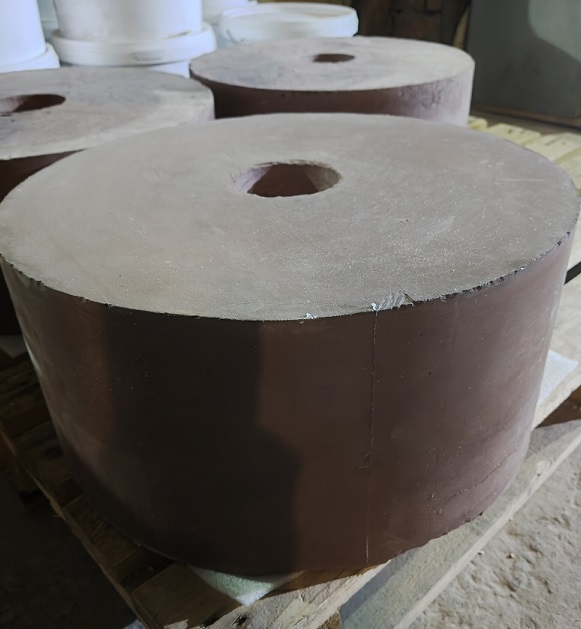

Фасонные огнеупоры для футеровки амбразур горелок называют горелочным камнем, туннельным камнем или собственно футеровочным изделием амбразуры горелки; такие огнеупоры обычно представляют собой готовые изделия по чертежам сложной конфигурации, монтируемые встык друг к другу и по итогу составляющие единый блок, в который и вставляется само сопло горелки.
Следует указать на различия в температуре применения футеровочных фасонных материалах в зависимости от температуры пламени горелки на выходе, скорости потока газов, наличия или отсутствия охлаждения и т.п.
Относимся предельно внимательно к термину огнеупорность по ОСТ 34 26.446-88 и характеристикам по ГОСТам для огнеупоров соответствующих марок, сводные данные:
|
огнеупор марка |
Применяемый стандарт |
Характеристики |
|
ША |
ОСТ 34 26.446-88 |
огнеупорность 1630 С |
|
ША |
ГОСТ 390-96 (390-2018) сфера применения изделия для кладки тепловых агрегатов с максимальной температурой применения 1250-1400 С |
огнеупорность (распад) = 1690 С max. температура применения = 1400 С t размягчения = 1300 С |
|
ШБ |
ОСТ 34 26.446-88 |
огнеупорность 1720 С |
|
ШБ |
ГОСТ 390-96 (390-2018) сфера применения изделия для кладки тепловых агрегатов с максимальной температурой применения 1250-1400 С |
огнеупорность (распад) = 1650 С max. температура применения = 1350 С t размягчения = не нормируется |
|
МЛС-62 |
ГОСТ 24704-81 |
огнеупорность (распад) = 1800 С t размягчения = 1450 С |
|
МЛС-72 |
ГОСТ 24704-81 |
огнеупорность (распад) = 1800 С t размягчения = 1500 С |
Дополнительно укажем, что указанные выше ГОСТы и ОСТы носят рекомендательный характер, на сегодняшний день совокупным в части применимых огнеупорных материалов при кладке печей и обмуровке/футеровке является Межгосударственный стандарт ГОСТ 34518-2019 «Печи промышленные и агрегаты тепловые. Правила организации и производства работ»: по нормам этого ГОСТа материалы, порядок работ по футерованию амбразуры горелки вообще не нормируются (имеется отсылка к «шамотным изделиям» по ГОСТ 20901-2016, в котором ША, ШБ, МЛС – попросту отсутствуют).
Из современной практики применения и изготовления горелочных камней: их материал представляет собой плотную на выходе, по составу - высокоглиноземистую (шамотно-бетонную, с содержанием Al2O3 не менее 28%) высокотемпературную смесь, сформованную в фасонное изделие, просушенную (с обжигом или без него), готовую к монтажу; наиболее близким из привычных материалов является ША, ШБ, ШАК.
